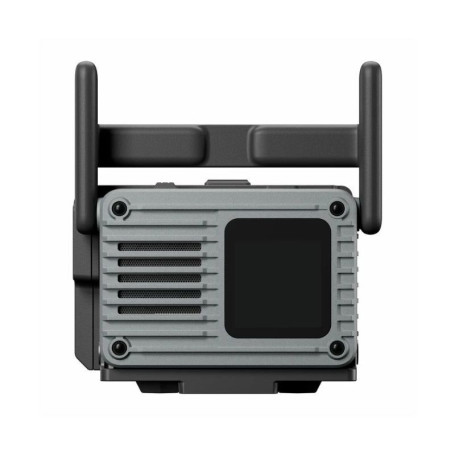

Émetteur-récepteur vidéo sans fil DJI SDR Transmission 2

Une unité TX/RX pour transmettre jusqu’en DCI 4K/60 ips HDR 10 bits

L’Émetteur-récepteur vidéo sans fil DJI SDR Transmission 2 peut fonctionner au choix comme émetteur ou comme récepteur. Une même unité passe du mode TX au mode RX selon sa place dans la chaîne vidéo. Cette référence comprend un seul module : pour établir une liaison sans fil, il doit être associé à au moins un second DJI SDR Transmission 2 configuré dans le rôle opposé. Elle peut ainsi compléter une installation existante ou servir de base à un ensemble constitué progressivement.

Le système prend en charge un signal jusqu’en DCI 4K à 60 ips HDR 10 bits, avec encodage H.265 et un débit binaire maximal de 50 Mb/s. Il accepte également la 4K UHD, le 1080p et le 720p avec différentes cadences d’image. Pour le DCI 4K/60 ips HDR, le signal passe par le port HDMI ou par le port USB-C inférieur utilisant DisplayPort.

La latence minimale atteint 35 ms en 1080p/60 ips comme en 4K/60 ips, hors délai propre à la caméra et à l’écran. Le retour reste ainsi réactif pour le cadrage, la surveillance de l’image ou l’utilisation des commandes compatibles.

La distance maximale de transmission peut atteindre 4 km en CE entre un émetteur et un récepteur dans un espace ouvert, dégagé et sans interférence. La portée dépend des obstacles, de la disposition du matériel et de l’environnement radio. DJI SDR Transmission 2 utilise plusieurs bandes dans les plages 2,4 GHz et 5 GHz ; certaines fréquences 5,8 GHz et DFS peuvent être limitées selon le pays ou la région.

Avec ses antennes, l’unité pèse environ 136 g et mesure 76 × 61 × 25 mm, hors antennes et adaptateur à griffe froide. Elle dispose d’un port HDMI et de deux ports USB-C. Le port supérieur sert notamment à l’alimentation PD, tandis que le port inférieur gère DisplayPort, l’alimentation, l’activation, la mise à jour du firmware, l’application DJI Ronin et plusieurs connexions avec des appareils DJI compatibles.

Auto Channel 2.0, jusqu’à huit récepteurs et monitoring via DJI Ronin

En mode émetteur, un DJI SDR Transmission 2 peut envoyer le même flux vers jusqu’à huit récepteurs, chacun pouvant disposer de fonctions de contrôle à distance lorsque les appareils associés le permettent. Plusieurs postes peuvent ainsi consulter simultanément le même retour vidéo, notamment pour le cadre, le point, la réalisation ou le contrôle de l’image.

Dans une même zone, le système prend en charge jusqu’à cinq émetteurs et quarante récepteurs simultanément. Auto Channel 2.0 analyse l’occupation radio lorsque le mode Auto est activé et coordonne les canaux entre les unités présentes. Cette gestion facilite l’organisation de plusieurs groupes DJI SDR Transmission 2 fonctionnant à proximité et limite les conflits de fréquence entre les différentes liaisons.

Le changement de flux peut être effectué depuis l’émetteur-récepteur ou depuis l’application DJI Ronin. Lorsqu’une installation comprend plusieurs caméras, il devient donc possible de passer d’un signal à un autre sans refaire l’ensemble de l’appairage. Une limite importante reste à prendre en compte : DJI SDR Transmission 2 ne s’interconnecte pas avec les autres systèmes de transmission vidéo DJI.

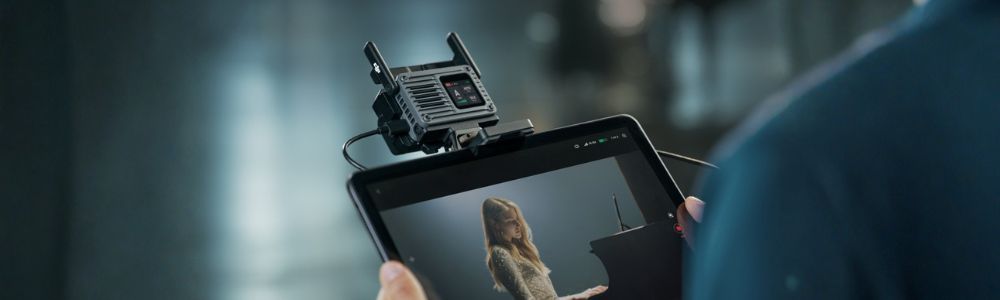

En mode RX, le signal peut être envoyé vers un moniteur par HDMI ou via DisplayPort à partir du port USB-C inférieur. Un smartphone ou une tablette peut également être relié au récepteur en USB-C afin d’afficher le retour dans l’application DJI Ronin.

L’application ajoute plusieurs outils d’analyse de l’image, notamment les LUT, l’histogramme, la forme d’onde et la fausse couleur. Avec une caméra compatible avec le contrôle PTP, elle permet aussi d’afficher et de modifier l’ouverture, la vitesse d’obturation et la sensibilité ISO, puis de déclencher une photo ou de démarrer et arrêter un enregistrement. Le contrôle CEC est également disponible avec certaines caméras Sony.

Connexions Ronin, alimentation et possibilités d’extension

DJI SDR Transmission 2 peut être associé aux DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 et Master Wheels. Avec les stabilisateurs RS compatibles, l’application DJI Ronin peut combiner le monitoring vidéo avec des commandes de nacelle telles que Force Mobile, le joystick virtuel ou le recentrage. Selon le stabilisateur et la caméra employés, des câbles complémentaires sont nécessaires pour transmettre les commandes entre les appareils.

Le câble USB-C vers CAN DJI SDR Transmission 2, vendu séparément, est destiné notamment aux RS 4 Pro, RS 4 et RS 3 Pro. La déclinaison USB-C vers 4 broches est utilisée avec Ronin 2 et Master Wheels.

Le port USB-C inférieur permet également de connecter Osmo Action 6 ainsi que les appareils de la gamme Osmo Pocket à partir d’Osmo Pocket 4 pour assurer le retour vidéo et l’alimentation.

L’unité possède directement une sortie HDMI. L’ajout du kit d’accessoires d’extension DJI SDR Transmission 2, vendu séparément, apporte notamment une connectique SDI ainsi que des interfaces supplémentaires. Cette extension permet d’utiliser le système avec des moniteurs ou d’autres équipements reposant sur une liaison SDI sans modifier le fonctionnement radio entre l’émetteur et le récepteur.

L’alimentation peut être assurée de plusieurs manières. L’adaptateur fourni permet d’utiliser une batterie NP-F de 6,8 à 8,4 V. L’unité accepte aussi une alimentation USB-C PD ; dans ce cas, un adaptateur secteur PD de 65 W ou plus est nécessaire. Avec certains appareils DJI Ronin compatibles, elle peut également recevoir son alimentation depuis l’équipement auquel elle est connectée.

La boîte contient un Émetteur-récepteur DJI SDR Transmission 2, un adaptateur à griffe froide pour caméra, un adaptateur pour batterie NP-F et un câble USB-C vers USB-C de 50 cm destiné à la mise à jour du firmware.
