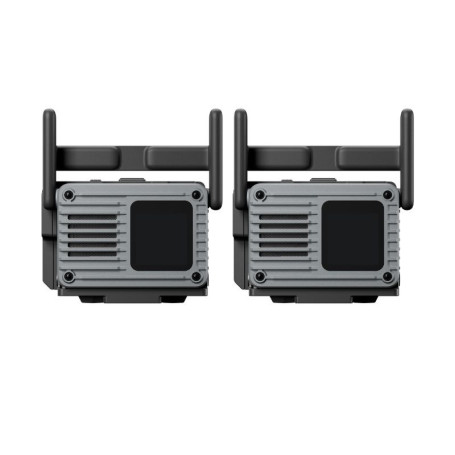

Bundle DJI SDR Transmission 2 avec 2 émetteurs-récepteurs

Deux unités TX/RX pour construire la liaison vidéo

Le Bundle DJI SDR Transmission 2 rassemble deux unités identiques capables de fonctionner au choix comme émetteur ou comme récepteur. Une même unité peut donc être basculée de TX vers RX ou inversement lorsque l’organisation du tournage évolue. Avec les deux modules fournis, vous pouvez créer directement une liaison 1T1R entre une caméra et un poste de monitoring, tout en conservant la possibilité de modifier cette répartition par la suite.

Chaque émetteur-récepteur mesure 76 × 61 × 25 mm hors antennes et adaptateur à griffe froide et pèse environ 136 g avec ses antennes. L’unité principale possède un port HDMI et deux ports USB-C. Le port USB-C inférieur gère notamment le signal DisplayPort, l’alimentation, la connexion à l’application DJI Ronin et les liaisons avec plusieurs appareils DJI compatibles.

Le bundle fournit aussi, pour chacun des deux modules, un adaptateur à griffe froide, un adaptateur pour batterie NP-F et un câble USB-C vers USB-C de 50 cm destiné à la mise à jour du firmware. Les deux unités disposent ainsi des mêmes éléments de base et peuvent être permutées entre différents postes de la chaîne vidéo.

DCI 4K/60 ips HDR 10 bits et latence minimale de 35 ms

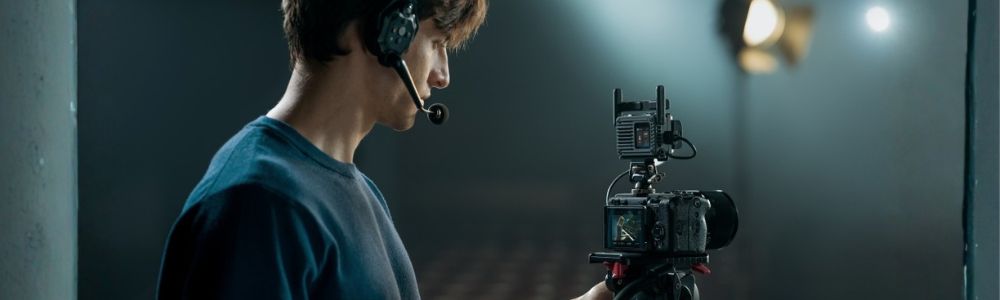

DJI SDR Transmission 2 transmet un signal vidéo jusqu’en DCI 4K à 60 ips HDR 10 bits. L’encodage repose sur le H.265 avec un débit maximal de 50 Mb/s, afin de conserver un niveau de détail élevé tout en maîtrisant le volume de données transmis. Le système accepte également les formats 4K UHD, 1080p et 720p avec plusieurs fréquences d’image. Pour profiter du DCI 4K/60 ips HDR, la connexion vidéo doit passer par le port HDMI ou par le port USB-C inférieur utilisant DisplayPort.

La latence minimale de transmission atteint 35 ms en 1080p/60 ips comme en 4K/60 ips, hors latence propre à la caméra et à l’écran. Cette valeur favorise un retour réactif lors du cadrage, d’un changement de point ou du pilotage d’un stabilisateur compatible. La sortie audio accompagne le flux en PCM stéréo 16 bits à 48 kHz, avec prise en charge de l’audio intégré via HDMI, SDI ou DP selon les interfaces utilisées.

La portée maximale peut atteindre 4 km en CE entre un émetteur et un récepteur dans un espace ouvert, sans obstacle ni interférence. La distance réellement disponible varie avec l’environnement radio, la disposition des équipements et les obstacles. Le système utilise différentes bandes dans les plages 2,4 GHz et 5 GHz ; certaines fréquences 5,8 GHz et DFS peuvent être restreintes selon les pays ou régions.

Auto Channel 2.0 et extension jusqu’à huit récepteurs

Le Bundle DJI SDR Transmission 2 peut évoluer au-delà de la liaison entre les deux unités fournies. Un même émetteur peut transmettre son flux vers jusqu’à huit récepteurs, chacun pouvant disposer de fonctions de contrôle à distance. Le système prend également en charge jusqu’à cinq émetteurs et quarante récepteurs dans une même zone lorsque plusieurs groupes fonctionnent côte à côte.

Pour gérer cette densité radio, Auto Channel 2.0 analyse les canaux disponibles et coordonne les fréquences entre les unités lorsque le mode Auto est activé. Les émetteurs-récepteurs se reconnaissent et adaptent leur canal afin de limiter les conflits entre plusieurs liaisons SDR Transmission 2 installées à proximité.

Le changement de caméra ne demande pas de relancer l’ensemble du système à chaque basculement. Le flux peut être sélectionné depuis l’émetteur-récepteur ou depuis l’application DJI Ronin. Une limite doit néanmoins être intégrée à la préparation du parc : DJI SDR Transmission 2 ne s’interconnecte pas avec les autres systèmes de transmission vidéo DJI.

Monitoring sur moniteur, smartphone ou tablette

Côté réception, le signal peut être envoyé vers un moniteur par HDMI ou par DisplayPort via le port USB-C inférieur. L’ajout de la plaque d’extension DJI SDR Transmission 2, vendue séparément, apporte une interface SDI ainsi que des ports supplémentaires. Elle permet donc d’intégrer le système à des chaînes vidéo utilisant le SDI sans modifier la liaison radio entre les unités.

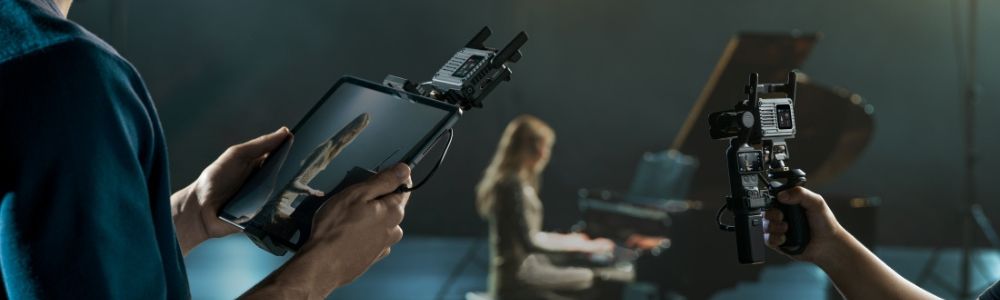

Un récepteur peut aussi être relié en USB-C à un smartphone ou une tablette pour afficher le retour vidéo dans l’application DJI Ronin. L’application donne accès aux LUT, à l’histogramme, à la forme d’onde et à la fausse couleur. Avec une caméra compatible, le contrôle PTP permet également d’afficher et d’ajuster l’ouverture, la vitesse d’obturation et la sensibilité ISO, puis de déclencher une photo ou de lancer et arrêter un enregistrement. Le contrôle CEC est aussi disponible avec certaines caméras Sony.

DJI SDR Transmission 2 peut se connecter aux DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 et Master Wheels. Avec les stabilisateurs de la gamme RS compatibles, l’application DJI Ronin peut réunir le retour vidéo et des commandes telles que Force Mobile, le joystick virtuel ou le recentrage de la nacelle. Des câbles supplémentaires peuvent être nécessaires selon le stabilisateur et les fonctions de caméra recherchées.

Alimentation NP-F, USB-C et intégration avec l’écosystème DJI

Chaque émetteur-récepteur accepte une batterie NP-F de 6,8 à 8,4 V grâce à l’adaptateur fourni. Une alimentation USB-C est également possible ; le mode PD demande un adaptateur secteur de 65 W ou plus. Selon l’appareil DJI Ronin utilisé et le montage retenu, l’unité peut aussi recevoir son alimentation depuis le stabilisateur.

Le port USB-C inférieur peut être utilisé avec Osmo Action 6 et la gamme Osmo Pocket à partir d’Osmo Pocket 4 pour le retour vidéo et l’alimentation. Cette compatibilité permet d’ajouter ces caméras à une chaîne de monitoring SDR Transmission 2 sans passer par une sortie HDMI dédiée.

Avec deux modules TX/RX et leurs accessoires fournis en double, ce bundle forme une base directement exploitable pour relier une caméra à un poste de réception puis développer la chaîne vers davantage de récepteurs. Les fonctions de transmission 4K, de monitoring dans DJI Ronin et de contrôle compatible restent réunies dans le même système, tandis que la plaque d’extension SDI ou les câbles de contrôle de nacelle peuvent compléter les connexions selon le matériel utilisé.
